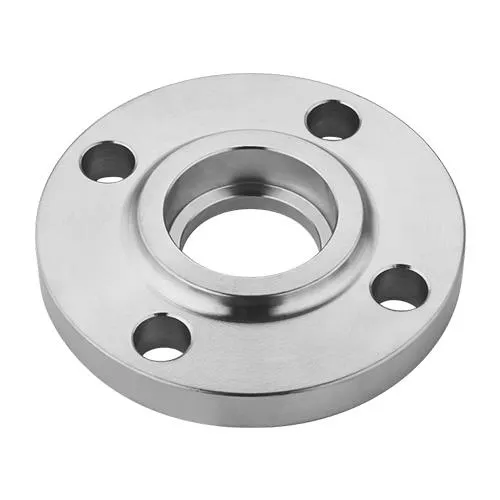

Szia! Az ASME aljzathegesztő karimák szállítójaként nagyon szívesen beszélgetek Önnel az ezekre a rosszfiúkra vonatkozó hidrosztatikus tesztkövetelményekről. A hidrosztatikus tesztelés kulcsfontosságú lépés a karimák minőségének és biztonságának biztosításában, és ez az, amivel sok gyakorlati tapasztalatom van.
Először is, értsük meg, mi is valójában a hidrosztatikus teszt. Egyszerűen fogalmazva, ez egy nyomáspróba, amely vízzel ellenőrzi egy alkatrész, jelen esetben az ASME aljzathegesztő karimák épségét. Megtöltjük vízzel a karimaszerelvényt, majd nyomást gyakorolunk, hogy megnézzük, nincs-e szivárgás vagy egyéb probléma.
Ennek a tesztnek a fő oka annak garantálása, hogy a karimák képesek kezelni azt a nyomást, amellyel a valós alkalmazások során szembe kell nézniük. Ez rendkívül fontos, mert ipari környezetben, például olaj- és gázüzemekben vagy vegyi üzemekben a hibás karima komoly problémákhoz vezethet, beleértve a veszélyes anyagok szivárgását vagy akár robbanást is.
Most, amikor az ASME-szabványokról van szó a dugós hegesztőkarimák hidrosztatikai vizsgálatára vonatkozóan, néhány kulcsfontosságú dolgot szem előtt kell tartani.
Nyomáskövetelmények
A hidrosztatikus tesztben használt nyomás nagy dolog. Az ASME szabványok szerint a próbanyomás jellemzően a karima tervezési nyomásának 1,5-szerese. Például, ha egy karima tervezési nyomása 100 psi, akkor a hidrosztatikus próbanyomásnak 1,5 * 100 = 150 psi-nek kell lennie. Ez az extra nyomáskülönbség biztosítja, hogy a karima ellenálljon a váratlan nyomáskiugrásoknak normál működés közben.
Ez azonban nem csak a megfelelő nyomás eléréséről szól. Ezt a nyomást is fenn kell tartanunk egy meghatározott ideig. Általában legalább 30 percig állandóan tartjuk a próbanyomást. Ezalatt az idő alatt szorosan figyeljük a karimát a szivárgás jeleire, például a hegesztési varratoknál vagy a csatlakozások körül kiszivárgó vízre. Ha szivárgást észlelünk, azonnal leállítjuk a tesztet, és lépéseket teszünk a probléma elhárítására, legyen szó a karima újrahegesztéséről vagy cseréjéről.
Hőmérsékleti szempontok
A hőmérséklet szintén jelentős hatással lehet a hidrosztatikai vizsgálat eredményeire. Az ASME szabványok azt javasolják, hogy a tesztet 35°F (1,7°C) és 120°F (48,9°C) közötti hőmérsékleten végezzék. Ennek a hőmérséklet-tartománynak az az oka, hogy a szélsőséges hőmérsékletek befolyásolhatják a karimában használt anyagok tulajdonságait. Például, ha a tesztben használt víz túl hideg, az ridegebbé teheti a fémet, ami növeli a repedés kockázatát. Másrészt, ha túl meleg, az a fém kitágulását okozhatja, ami téves szivárgást vagy egyéb problémákat adhat.
Tesztelőkészületek
Mielőtt elkezdené a hidrosztatikai tesztet, egy csomó előkészületet kell tennünk. Először alaposan megtisztítjuk a karima szerelvényt. Ez azért fontos, mert bármilyen szennyeződés, törmelék vagy rozsda befolyásolhatja a teszt pontosságát. Azt is megvizsgáljuk, hogy a karimán vannak-e látható hibák, például repedések vagy porozitás a varratokban. Ha a szemrevételezés során bármilyen problémát észlelünk, azonnal orvosoljuk.
A tesztberendezést is megfelelően kell telepítenünk. Ez magában foglalja a nyomásmérők felszerelését a próbanyomás pontos mérésére, és annak biztosítását, hogy minden csatlakozás szorosan meg legyen húzva. A laza csatlakozás pontatlan nyomásértékekhez és téves szivárgásjelzésekhez vezethet.
Ellenőrzés a teszt alatt és után
Ahogy korábban említettem, a 30 perces nyomástartási periódus alatt szorosan figyeljük a karimát. Ez szemrevételezéssel jár, de bizonyos esetekben roncsolásmentes vizsgálati módszereket is alkalmazunk. Például ultrahangos vizsgálattal ellenőrizhetjük, hogy vannak-e olyan belső hibák, amelyek szabad szemmel nem láthatók.
A vizsgálat befejezése és a nyomás leengedése után újabb ellenőrzést végzünk. Keressük a deformáció jeleit, például a karima kidudorodását vagy vetemedését. A hegesztési varratokat is újra ellenőrizzük, hogy megbizonyosodjunk arról, hogy nem érintette őket a teszt.
Most talán azon töprenghet, hogy karimáink hogyan illeszkednek más típusú karimákhoz a hidrosztatikai vizsgálat szempontjából. Nos, hadd meséljek néhány másik népszerű karimáról. AASMEANSI hegesztőnyak karimasaját hidrosztatikai vizsgálati követelményei vannak. Ezeket a karimákat gyakran használják nagynyomású alkalmazásokban, így a próbanyomás még magasabb is lehet, mint az aljzathegesztő karimáké. A vizsgálati eljárások hasonlóak, de a hegesztőnyak karima kialakítása jobb feszültségeloszlást tesz lehetővé, ami néha elnézőbbé teheti a teszt során.
Aztán ott van aDIN PN aljzatos hegesztési karima. Ezek a karimák követik a DIN szabványokat, amelyek eltérnek az általunk használt ASME szabványoktól. A fő különbség a hidrosztatikus tesztelésben az, hogy a próbanyomás és a számítás módja változhat. De a nap végén a cél ugyanaz: biztosítani kell, hogy a karima a tervezett alkalmazásban elviselje a nyomást.
Ha a magas minőségre vágyikASME dugós hegesztő karimák, jó helyre jött. Komolyan vesszük a hidrosztatikus tesztelést, mert tudjuk, hogy ez a kulcs a biztonságos és megbízható termék biztosításához. Karimáinkat a legmagasabb ASME szabványok szerint teszteltük, és mi állunk minőségük mögött.
Akár új csővezetéket épít, akár meglévő rendszert korszerűsít, vagy csak néhány cserekarimára van szüksége, mi gondoskodunk róla. Ha bármilyen kérdése van a hidrosztatikus tesztelési folyamatunkkal, magukkal a karimákkal vagy bármi mással kapcsolatban, forduljon bizalommal. Mindig itt vagyunk, hogy segítsünk Önnek meghozni a legjobb döntést projektje szempontjából. Tehát, ha szeretné megvásárolni ASME aljzathegesztő karimákat, kezdjünk egy beszélgetést! Szívesen dolgozunk Önnel.
Hivatkozások
- "ASME kazán és nyomástartó edény kódja, VIII. szakasz, 1. osztály"
- Ipari kézikönyvek a karimák hidrosztatikai vizsgálatához
- Műszaki útmutatók a karimagyártóktól
