Szia! Rozsdamentes lapos csuklós karimák szállítójaként gyakran megkérdezik tőlem, hogy ezek a karimák használhatók-e kriogén alkalmazásokban. Nos, merüljünk el ebbe a témába, és megtudjuk.
Először is mik azok a kriogén alkalmazások? A kriogén alkalmazások rendkívül alacsony hőmérsékletet igényelnek, jellemzően -150 °C (-238 °F) alatt. Ezek a feltételek általában olyan iparágakban fordulnak elő, mint a cseppfolyósított földgáz (LNG) tárolása és szállítása, az orvosi kriogenika és egyes tudományos kutatóhelyek. Az ezekben az alkalmazásokban használt anyagoknak ki kell bírniuk ezeket a hideg hőmérsékleteket anélkül, hogy elveszítenék mechanikai tulajdonságaikat.
Most beszéljünk a rozsdamentes csuklós karimákról. A rozsdamentes acél korrózióállóságáról, szilárdságáról és tartósságáról ismert. Az átlapolt csuklókarimák ezzel szemben két részből állnak: egy csonka végből és egy laza hátperemből. A csonk vége a csőhöz van hegesztve, míg a laza karima el tud forogni körülötte, ami megkönnyíti a csavarok beállítását a szerelés során.
Tehát használható-e a rozsdamentes átlapolt csuklókarima kriogén alkalmazásokban? A válasz igen, de bizonyos megfontolásokkal.
Anyag kiválasztása
Nem minden rozsdamentes acél egyforma, ha kriogén felhasználásról van szó. Az ausztenites rozsdamentes acélok, mint például a 304 és 316, gyakran a legjobb választás a kriogén alkalmazásokhoz. Ezek az acélok felületközpontú köbös (FCC) kristályszerkezettel rendelkeznek, amely alacsony hőmérsékleten is képlékeny marad. Ez azt jelenti, hogy törés nélkül meghajolhatnak és deformálódhatnak, még rendkívül hideg körülmények között is.
Például a 304-es típusú rozsdamentes acél kiváló szívóssággal rendelkezik kriogén hőmérsékleten. Megőrzi szilárdságát és hajlékonyságát, így alkalmas kriogén csővezetékekben és tárolótartályokban való használatra. A 316-os típusú rozsdamentes acél, amely molibdént tartalmaz, még jobb korrózióállóságot biztosít, ami döntő fontosságú bizonyos kriogén környezetben, ahol korrozív anyagoknak lehet kitéve.
A ferrites és martenzites rozsdamentes acélok azonban általában nem ajánlottak kriogén alkalmazásokhoz. Ezek az acélok testközpontú köbös (BCC) kristályszerkezettel rendelkeznek, amely alacsony hőmérsékleten törékennyé válik. Ez a ridegség a karima megrepedéséhez és feszültség alatti meghibásodásához vezethet.
Tervezés és gyártás
A rozsdamentes átlapolt csuklókarima tervezése és gyártása szintén döntő szerepet játszik a kriogén alkalmazásokban nyújtott teljesítményében. A karimát megfelelően meg kell dolgozni a szoros tömítés érdekében. A felületkezelés vagy a méretek bármilyen szabálytalansága szivárgáshoz vezethet, ami a kriogén rendszerekben komoly aggodalomra ad okot.
A csonk végének csőre hegesztése során fontos a megfelelő hegesztési technikák és töltőanyagok alkalmazása. A nem megfelelő hegesztés hibákat, például porozitást, repedéseket vagy maradék feszültségeket okozhat, amelyek alacsony hőmérsékleten veszélyeztethetik a karima integritását.
Tesztelés és minőségellenőrzés
Mielőtt a rozsdamentes átlapolt csuklókarimát kriogén alkalmazásban használnák, azt szigorú vizsgálatnak kell alávetni. Ez magában foglalja az ütési teszteket, például a Charpy V - bemetszés tesztet, hogy értékelje az anyag szívósságát alacsony hőmérsékleten. A karimát is nyomáspróbával kell végezni, hogy megbizonyosodjon arról, hogy ellenáll a kriogén rendszer üzemi nyomásának.
A minőség-ellenőrzési intézkedéseknek a gyártási folyamat során végig kell működniük. Ez magában foglalja az alapanyagok ellenőrzését, a megmunkálási és hegesztési folyamatok figyelemmel kísérését, valamint a kész karimák végső ellenőrzését.
A rozsdamentes csuklós karimák használatának előnyei kriogén alkalmazásokban
Számos előnye van a rozsdamentes átlapolt csuklókarimák kriogén alkalmazásokban történő használatának. Először is, korrózióállóságuk segít megelőzni a karima időbeli leépülését, ami különösen fontos a kriogén rendszerekben, ahol a karbantartás nehéz és költséges lehet.
Másodszor, a laza karima forgathatósága jelentősen megkönnyíti a telepítést és az igazítást. Kriogén rendszerekben, ahol a csöveket és berendezéseket gyakran előre gyártják és a helyszínen szerelik össze, ez a funkció sok időt és erőfeszítést takaríthat meg.
Korlátozások
Van azonban néhány korlátozás is. A rozsdamentes acél, különösen a kriogén alkalmazásokhoz alkalmas minőségek ára viszonylag magas lehet. Ezenkívül előfordulhat, hogy az átlapolt csuklós kialakítás nem olyan erős, mint néhány más karima kialakítás a nagynyomású kriogén alkalmazásokban.

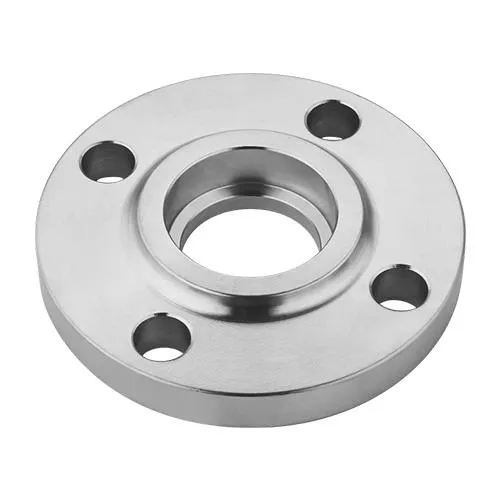

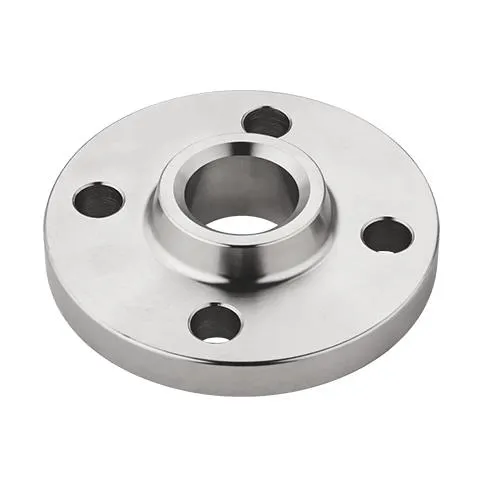

Ha érdekli a kriogén alkalmazásokhoz használható rozsdamentes lapos csuklókarimáink, számos más kapcsolódó terméket is kínálunk. Nézze meg a miRozsdamentes acél DIN PN laza karima,Rozsdamentes acél JIS nyakkarima, ésRozsdamentes aljzathegesztő karima.
Ha kérdése van, vagy termékeink vásárlása iránt érdeklődik, forduljon hozzánk bizalommal. Azért vagyunk itt, hogy segítsünk megtalálni a kriogén igényeinek megfelelő karimákat.
Hivatkozások
- ASME B31.3 Process Piping Code
- ASTM szabványok rozsdamentes acélokhoz
- Kriogén mérnöki kézikönyv
